采用高頻感應(yīng)加熱機(jī)進(jìn)行導(dǎo)軌淬火的幾點(diǎn)注意事項(xiàng)

2019-04-17 00:00:00    來源：高中頻淬火設(shè)備    點(diǎn)擊：2140    喜歡：0

當(dāng)我們采用高頻感應(yīng)加熱機(jī)與淬火機(jī)床配套進(jìn)行對導(dǎo)軌淬火時(shí)，需要注意以下幾點(diǎn)：a.機(jī)床移動速度的選擇 在其他工藝參數(shù)一定情況下，移動速度越慢，硬化層越深，但使生產(chǎn)效率降低。若移動速度太慢反而降低表面硬度，因此移動速度應(yīng)控制在1.2～3mm/s范圍內(nèi)。b.淬火加熱溫度的選擇是關(guān)鍵。最適宜的淬火加熱溫度應(yīng)是在奧氏體化溫度以上，磷共晶熔點(diǎn)957℃以下，一般以900～950℃的溫度范圍為宜。c.淬火介質(zhì)：由于鑄鐵中有大量石墨存在，降低了熱傳導(dǎo)速度，同時(shí)還有Si、Mn元1 元素的作用，降低了臨界冷卻速度。故鑄鐵導(dǎo)軌高頻感應(yīng)加熱表面淬火對淬火介質(zhì)的冷卻能力要求不很高。一般采用自來水噴水冷卻，水壓為0.I～0.15MPa。CA6140車床床身導(dǎo)軌（全長1600mm)。

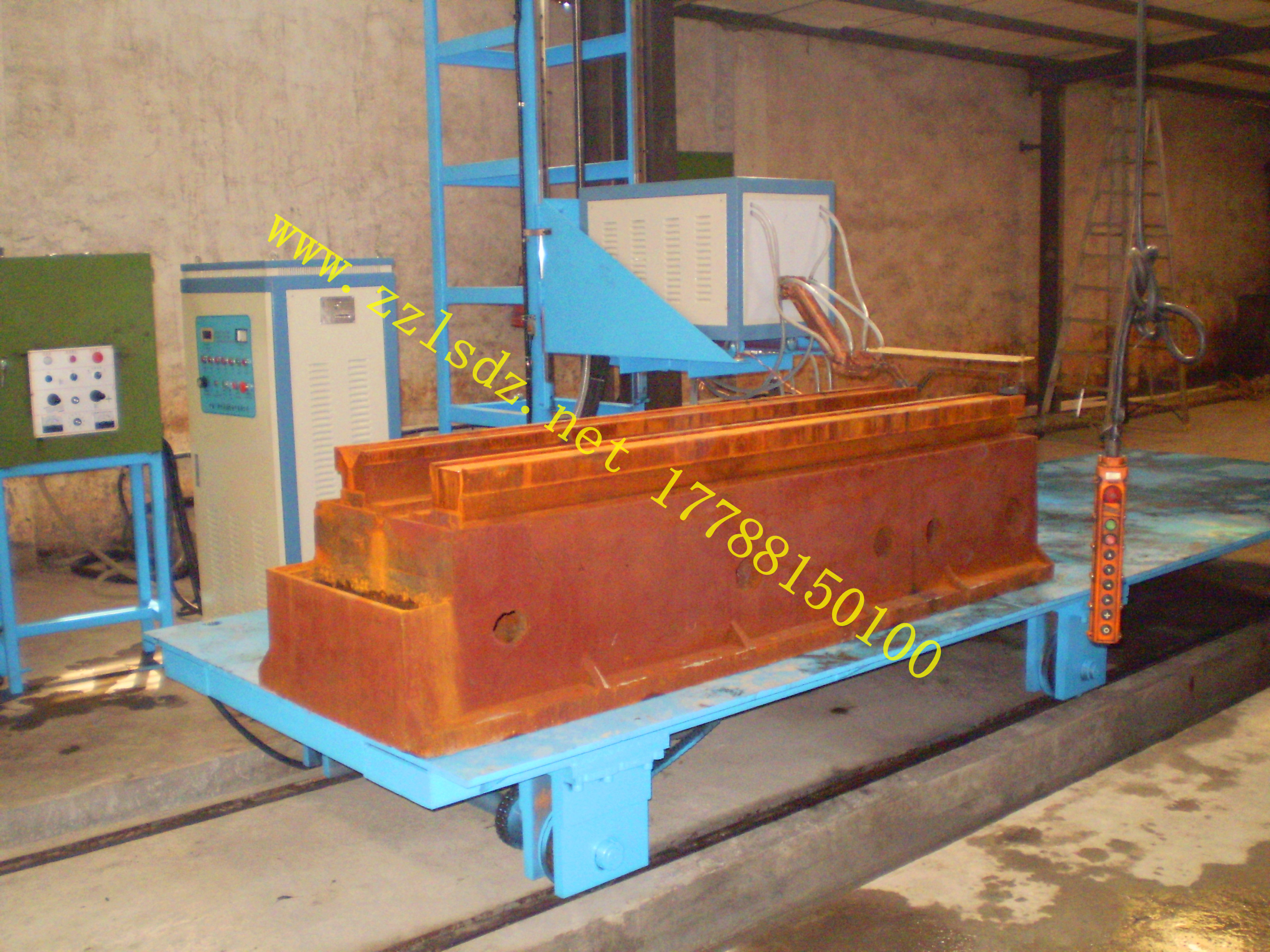

高頻感應(yīng)加熱機(jī)進(jìn)行工件的表面淬火工藝①高頻感應(yīng)加熱表面淬火工件名稱 CA6140車床床身導(dǎo)軌高頻淬火感應(yīng)器結(jié)構(gòu)，使用材料為HT300。②高頻感應(yīng)加熱表面淬火熱處理技術(shù)條件，中頻淬火電參數(shù)：一次電壓，520V;進(jìn)線電流，150A;一次側(cè)線圈匝數(shù)，12匝；二次側(cè)線圈匝數(shù)，120kW;功率因數(shù)，90％。③高頻感應(yīng)加熱表面淬火熱處理工藝規(guī)范：a.感應(yīng)器和導(dǎo)軌面間的間隙 1.5～2mm。b.移動速度 4mm/soc.淬火溫度 900℃。d.淬火介質(zhì) 水。e.冷卻方式 連續(xù)噴射。

上一篇：圓鋼淬火調(diào)質(zhì)生產(chǎn)線
下一篇：2500數(shù)控淬火機(jī)床發(fā)貨

• 出口白俄羅斯4米行程數(shù)控淬火設(shè)備發(fā)貨
• 不銹鋼波紋管在線(固溶)光亮退火設(shè)備
• 鎳基合金粉熱重熔感應(yīng)加熱設(shè)備
• 5米數(shù)控淬火機(jī)床 中頻淬火機(jī)床 高頻淬火機(jī)床
• 河南藍(lán)碩礦山鏈輪淬火設(shè)備 刮板機(jī)鏈輪中頻淬火
• 繩輪高頻淬火設(shè)備
• 圓鋼熱處理淬火調(diào)質(zhì)生產(chǎn)線
• 風(fēng)冷式電磁加熱設(shè)備----電機(jī)維修行業(yè)應(yīng)用
